Scopri i magneti sagomati resistenti alla corrosione ad alta forza magnetica progettati per precisione e prestazioni. Il suo esclusivo contorno a forma di petalo-e il foro centrale offrono funzionalità avanzate di bloccaggio meccanico e anti-rotazione
Panoramica del prodotto
▲ Ingegneria di Precisione · Innovazione Strutturale

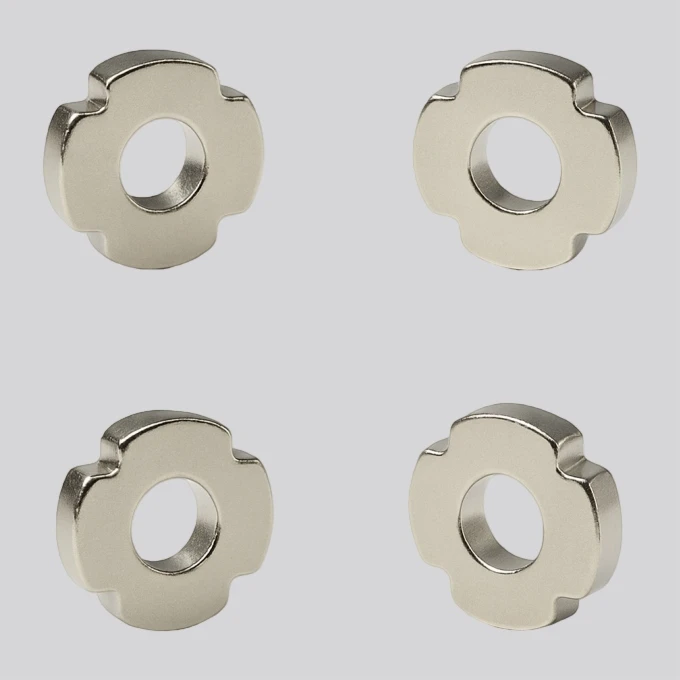

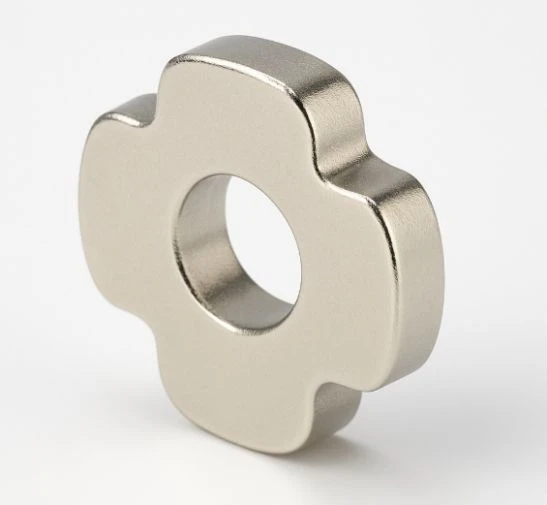

Questo magnete dalla forma-protetta dalla corrosione-ad alte prestazioni presenta una caratteristica geometria esterna multi-petalo combinata con un foro passante centrale-, offrendo vantaggi sia strutturali che funzionali rispetto ai tradizionali magneti rotondi. Il profilo ingegnerizzato migliora la stabilità posizionale e la resistenza alla coppia, consentendo un impegno meccanico affidabile all'interno di assiemi complessi.
Il perimetro lobato migliora le prestazioni anti-rotazione e la distribuzione del carico, mentre il foro centrale consente un montaggio preciso su alberi o dispositivi di fissaggio. Progettato per ambienti difficili, il trattamento superficiale resistente alla corrosione-del magnete garantisce una durata a lungo-termine e prestazioni magnetiche costanti.
Questo design è particolarmente adatto per motori, encoder, alloggiamenti di sensori e sistemi di trasmissione di precisione, dove l'allineamento accurato, il fissaggio sicuro e l'integrazione compatta sono fondamentali.
▲ Vantaggi strutturali:
- Blocco anti-rotazione: Il profilo esterno lobato impedisce lo slittamento rotazionale in condizioni di alta-velocità, migliorando l'affidabilità meccanica
- Vestibilità precisa: La disposizione simmetrica delle fessure garantisce un allineamento coerente dell'assemblaggio, ideale per la produzione automatizzata
- Contatto multi-superficie: Migliora il collegamento o l'accoppiamento meccanico con alberi, manicotti o elementi di posizionamento.
▲ Elevata stabilità meccanica:
Il profilo ingegnerizzato migliora l'interblocco meccanico con i componenti circostanti, riducendo la dipendenza da chiavi o adesivi aggiuntivi e migliorando l'integrità strutturale a lungo-termine.
▲ Caratteristiche principali delle prestazioni:
Fatto daneodimio N52 di alta-gradazione, offrendo una forza magnetica ultra-forte in una forma compatta
Protetto darivestimento a triplo-strato Ni-Cu-Niper un'eccellente resistenza alla corrosione e all'ossidazione
Stabilità termicafino a 200 gradi, rendendolo adatto ad ambienti esigenti come quello automobilistico e aerospaziale
Tolleranza di lavorazione stretta(±0,05 mm) garantisce un adattamento perfetto per applicazioni ad alta-precisione.
Specifiche tecniche
|
Nome dei prodotti |
Magneti a forma di-Precisione protetta dalla corrosione- |
|
Grado magnetico |
N45 (Br maggiore o uguale a 14,8 KG, Hcj maggiore o uguale a 10,5 KOe) - Personalizzabile |
|
Dimensioni |
Y10x8x5mm |
|
Tolleranza |
±0,05 mm (lunghezza, larghezza, spessore) |
|
Temperatura operativa |
Inferiore o uguale a 80 gradi (versioni ad alta temperatura- personalizzabili disponibili) |
|
Densità |
Maggiore o uguale a 7,5 g/cm³ |
|
Campo magnetico superficiale |
2400 Gauss (misurato utilizzando il gaussmetro giapponese TM-801) |
|
Flusso magnetico |
2,2 mWb (misurato; il valore varia in base al tipo di materiale) |
Processo di produzione
Il prodotto è realizzato attraverso i seguenti processi chiave:
- Taglio del filo:Utilizza attrezzature per il taglio del filo di molibdeno/rame per ottenere una precisione di ±0,02 mm per anelli personalizzati in piccoli-lotti.
- Rettifica senza centri:Affina i diametri interno ed esterno per garantire la rotondità (tolleranza ± 0,05 mm).
- Rettifica a doppio-disco:Controlla lo spessore e il parallelismo.
Aspetto e controllo dimensionale

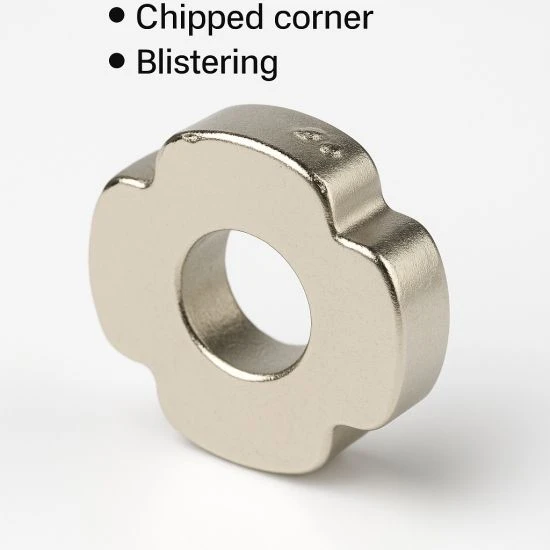

Ispezione visiva: In condizioni di illuminazione standardizzata, il personale addestrato al controllo qualità verifica la presenza di crepe, scheggiature, inclusioni, pori o ossidazioni.

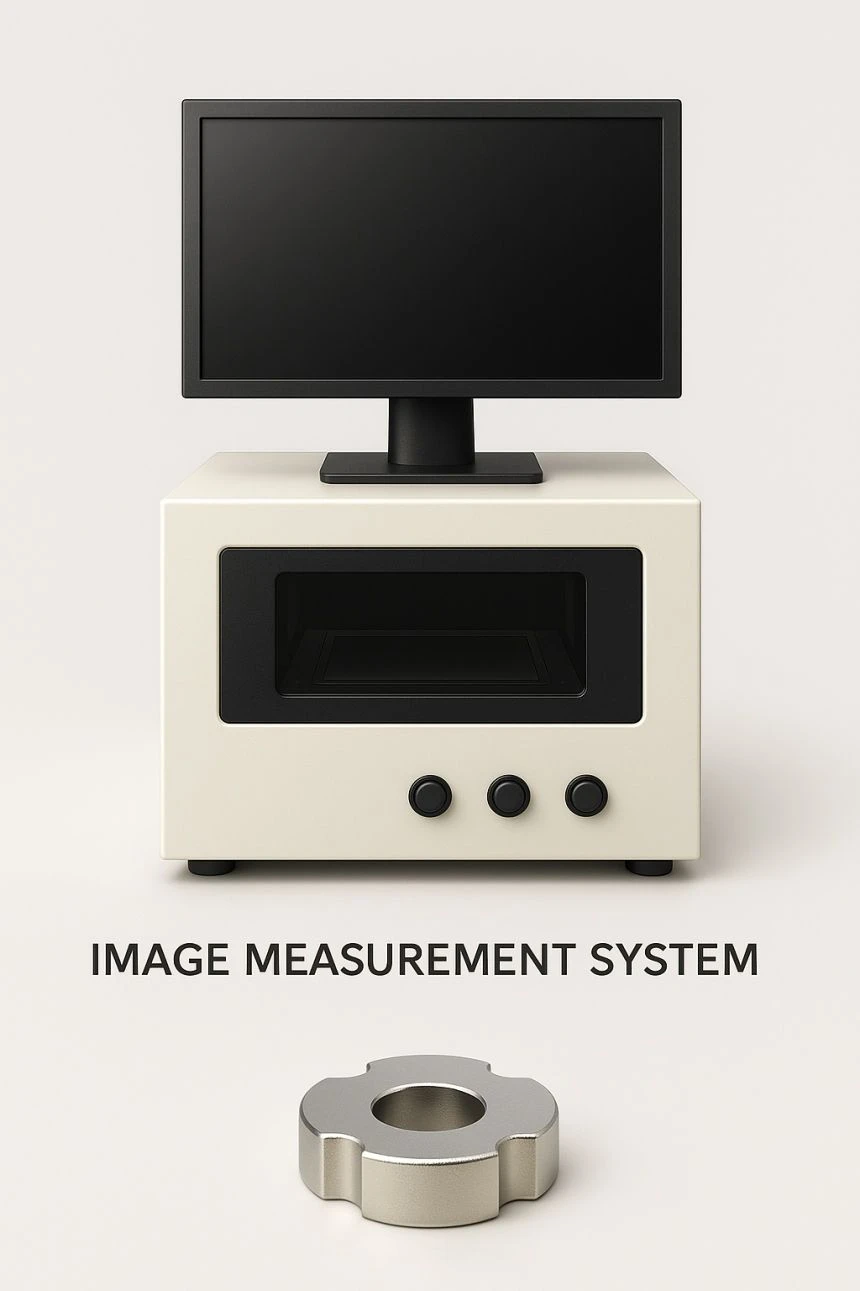

Sistema di misurazione delle immagini: Le fotocamere e gli algoritmi ad alta-risoluzione eseguono misurazioni 2D senza-contatto, in particolare per forme complesse o irregolari, garantendo efficienza e obiettività nella produzione di massa.
AutomatizzatoOtticoIspezione: Le telecamere ad alta-velocità con algoritmi AI rilevano ed eliminano difetti (ad es. crepe, graffi, scolorimento) e anomalie dimensionali, migliorando la resa e riducendo l'errore umano.
Imballaggio e trasporto
Controllo qualità: Ogni magnete viene sottoposto a ispezione al 100% utilizzando calibri, proiettori e sistemi automatizzati per garantire l'assenza di difetti come crepe, scheggiature, ossidazione o problemi di rivestimento.
Magnetizzazione e imballaggio ottimali: I magneti sono magnetizzati in modo uniforme e disposti per un imballaggio efficiente e una facile automazione, su misura per le vostre esigenze di massime prestazioni.
Imballaggio avanzato: Il nostro imballaggio sottovuoto multi-strato, con barriere contro l'umidità ed essiccanti, protegge dalla corrosione e dalle interferenze magnetiche durante lo stoccaggio e la spedizione.
Imballaggio esterno personalizzato: l'imballaggio antiurto,-resistente all'umidità e anti-perdite magnetiche soddisfa gli standard internazionali, completo di elenchi di prodotti, etichette e codici di tracciamento per una facile gestione.
Scenari applicativi
Motori e sistemi di azionamento-di fascia alta
Scenari applicativi: Motori CC-less (BLDC), motori passo-passo, servomotori, sistemi a rotore di precisione
Contributo strutturale: il profilo esterno lobato impedisce lo spostamento o lo slittamento del magnete durante la rotazione del rotore ad alta-velocità
Vantaggi principali:
Emissione di coppia più stabile, riducendo vibrazioni e rumore
Migliore precisione di assemblaggio, riducendo significativamente gli errori di allineamento
I materiali resistenti alle alte-temperature supportano il funzionamento fino a 200 gradi, ideali per veicoli elettrici, utensili elettrici, ecc.
Componenti dell'elettronica di consumo
Scenari applicativi: Custodie per auricolari wireless, gruppi cerniera per laptop, elementi di montaggio magnetici
Contributo strutturale: La forma unica supporta l'integrazione strutturale nascosta e un fissaggio magnetico affidabile
Vantaggi principali:
Dimensioni compatte con forte forza di tenuta, che soddisfano le esigenze estetiche industriali
Campo magnetico bilanciato senza perdite, evitando interferenze con l'elettronica di precisione

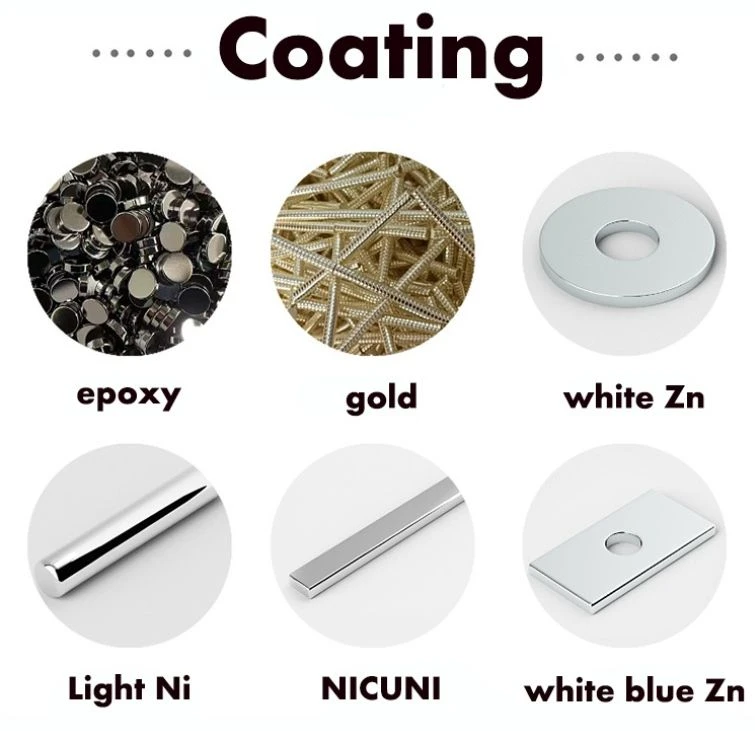

Le opzioni di rivestimento personalizzate (resina epossidica, zinco nero, ecc.) forniscono sia fascino visivo che protezione

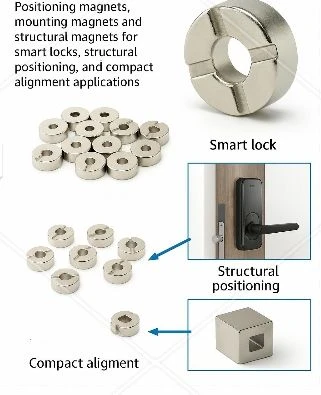

Serrature intelligenti e sistemi di posizionamento meccanico
Scenari applicativi: Serrature con impronta digitale, posizionamento magnetico dell'elettroserratura-, moduli di chiusura anti-caduta
Contributo strutturale: Il design a quattro-lobi offre più-punti di contatto per un allineamento stabile, il foro centrale consente il fissaggio con vite/perno
Vantaggi principali:
Maggiore stabilità strutturale, previene l'allentamento e lo spostamento
Semplifica il montaggio, migliora l'efficienza dell'installazione
La chiusura magnetica migliora la sensazione tattile e la sicurezza
Perché scegliere noi?
Design del magnete di tipo automobilistico-per condizioni operative difficili
Soluzioni personalizzate-per un migliore assemblaggio e affidabilità
Comprovata resistenza alla corrosione per una lunga durata
Prestazioni magnetiche costanti con rigoroso controllo di qualità
Supporto end-to-end dalla progettazione alla produzione di massa
Noi di JinConn ci impegniamo a fornire prodotti magnetici ad alte- prestazioni e servizi personalizzati che aiutino i nostri clienti a ottenere un vantaggio competitivo. Ecco perché i leader del settore ci scelgono:
Ricca esperienza nel settore
Con oltre un decennio di esperienza nei materiali magnetici e nella produzione di magneti di precisione, comprendiamo le esigenze tecniche di un'ampia gamma di settori.
Forti capacità di ricerca e sviluppo e personalizzazione
I nostri team interni di progettazione e attrezzatura-ci consentono di offrire magneti personalizzati-di forma elevata,-precisi e specifici per l'applicazione-su misura per le vostre esigenze specifiche.
Garanzia di qualità certificata
Aderiamo agli standard internazionali tra cui ISO 9001, ISO 14001 e IATF 16949, con un rigoroso controllo di qualità dalle materie prime ai prodotti finiti.
Supporto tecnico e servizio reattivo
Dalla selezione del prodotto e prototipazione alla produzione di massa, il nostro team di esperti fornisce un supporto tecnico rapido e affidabile per mantenere i tuoi progetti sulla buona strada.
Personalizzazione e servizi
Dimensioni, forme e rivestimenti dei magneti personalizzati:
Offriamo dimensioni, forme e opzioni di rivestimento dei magneti completamente personalizzate, inclusi strati multipli, spessori variabili e scelte di colore.
Magnetizzazione e forza personalizzate:
La direzione della magnetizzazione e l'intensità del campo possono essere regolate per soddisfare i requisiti applicativi specifici.
Incisione laser:
Forniamo servizi di incisione laser per loghi, numeri di serie o altri contrassegni personalizzati.
Test specializzati:
Effettuiamo test sull'imballaggio e sulla forza di aspirazione per garantire prestazioni in applicazioni uniche o impegnative.
Domande frequenti
Q1: In quali settori può essere utilizzato questo magnete al neodimio sagomato?
Risposta: Questo magnete è ampiamente utilizzato nell'industria automobilistica, nei motori, nei sensori, nei gruppi di automazione, nelle serrature intelligenti, nell'elettronica di consumo e nei dispositivi medici che richiedono un allineamento preciso e una forte forza magnetica.
Q2: Quali sono i vantaggi di questo magnete a forma di fiore-rispetto ai normali anelli magnetici?
Risposta: La forma multi-lobata o a fiore offre migliori proprietà anti-rotazione e antiscivolo-, garantendo un bloccaggio meccanico sicuro e un montaggio di precisione-ideale per sistemi di rotori ad alta-velocità e assemblaggi precisi.
Q3: Potete personalizzare la dimensione, il grado o il rivestimento del magnete?
Risposta: Sì, offriamo la personalizzazione completa di dimensioni, posizione del foro, gradi magnetici (N35–N52) per H/SH,UH, EH e rivestimenti (Ni-Cu-Ni, resina epossidica, zinco, ecc.)
